MOBILEPHONE เซรามิคแนะนำกระบวนการเคลือบแผ่นปก
Aug 13, 2019| แนะนำกระบวนการเคลือบแผ่น MOBILEPHONE ของเซรามิก
ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยี 5G เซรามิกส์จะกลายเป็นวัสดุที่เกี่ยวข้องมากที่สุดในยุค 5G โดยอาศัยการป้องกันสัญญาณและคุณสมบัติเชิงกลที่ดีและแนวโน้มการตลาดของเซรามิกส์ในอนาคตจะกว้างมาก การเคลือบผิวของผลิตภัณฑ์เซรามิกต้องใช้กระบวนการเคลือบ PVD ในปัจจุบันกระบวนการเคลือบของผลิตภัณฑ์เซรามิกส่วนใหญ่เป็นการระเหยและการสปัตเตอร์ โลโก้หรือฟิล์มสีและการบำบัด AF ถูกชุบบนผลิตภัณฑ์เซรามิก ลองดูที่กระบวนการเคลือบทั้งสองนี้

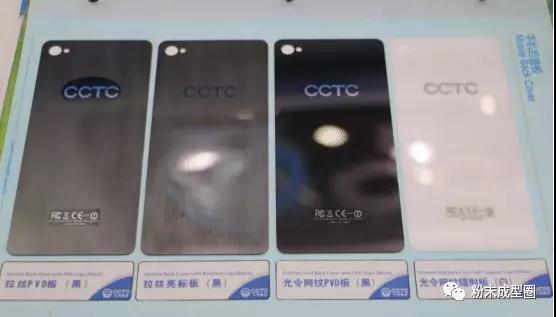

ภาพถ่ายของโลโก้ PVD บนปกหลังเซรามิกของโทรศัพท์มือถือถูกถ่ายในบูธเสียงเรียกเข้าที่สาม
การ เคลือบ สูญญากาศ และการ ระเหย
ฟิล์มระเหยสูญญากาศเป็นฟิล์มชนิดหนึ่งที่เกิดขึ้นบนพื้นผิวของวัสดุพิมพ์ภายใต้สภาวะสูญญากาศ ความร้อนระเหยวัสดุระเหยและ สะสม บนพื้นผิวของสารตั้งต้นเพื่อสร้างฟิล์มที่เป็นของแข็ง

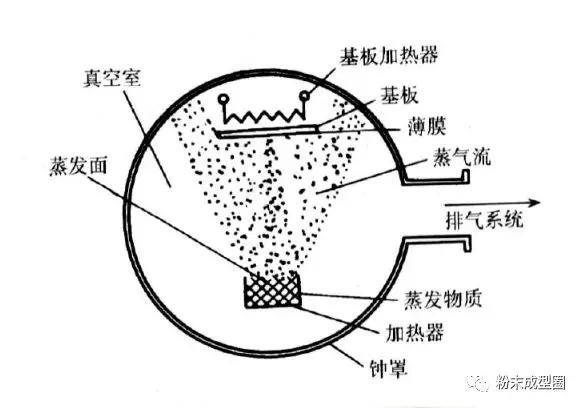

รูปแผนผังการเคลือบสูญญากาศการระเหย
กระบวนการพื้นฐานของการเคลือบสูญญากาศการระเหย:
การเตรียมการก่อนชุบ → สูญญากาศ → การทิ้งไอออน →การ อบ → การละลายก่อน → การระเหย → การเตรียมชิ้นส่วน → การรักษาพื้นผิวเมมเบรน → ผลิตภัณฑ์สำเร็จรูป

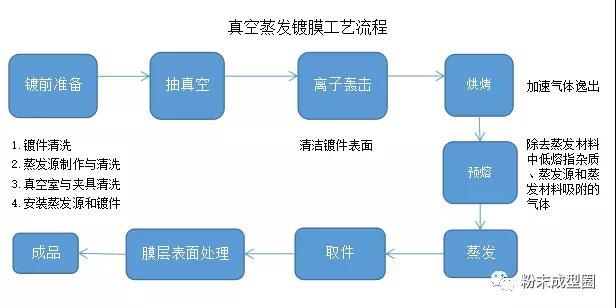

รูปที่สูญญากาศการระเหยแผนภูมิกระบวนการไหลเคลือบ
ลักษณะของการเคลือบสูญญากาศการระเหย:
ข้อดี: อุปกรณ์ที่ใช้งานง่ายและใช้งานง่ายฟิล์มที่ทำจากความบริสุทธิ์สูงคุณภาพดีความหนาสามารถควบคุมได้อย่างแม่นยำมากขึ้นอัตราการขึ้นรูปฟิล์มเป็นไปอย่างรวดเร็วมีประสิทธิภาพสูงกลไกการเติบโตของฟิล์มค่อนข้างง่าย
ข้อเสีย: ฟิล์มที่เกิดขึ้นในการยึดเกาะพื้นผิวมีขนาดเล็กกระบวนการทำซ้ำไม่ดีพอมันไม่ง่ายที่จะได้รับโครงสร้างผลึกของฟิล์ม
การเคลือบด้วยแมกนีตรอน
หลักการเคลือบแมกนีตรอนสปัตเตอร์:
ในกระบวนการเร่งไปที่สารตั้งต้นภายใต้การกระทำของสนามไฟฟ้าอิเล็กตรอนชนกับอะตอมของอาร์กอนทำให้เกิดไอออนของไอออนและอิเล็กตรอนของอาร์กอนเป็นจำนวนมากและจากนั้นก็บินไปที่สารตั้งต้น ภายใต้การกระทำของสนามไฟฟ้าอาร์กอนไอออนจะเร่งถล่มเป้าหมายพ่นอะตอมอะตอมจำนวนมากออกไปและอะตอมเป้าหมายเป็นกลาง (หรือโมเลกุล) จะถูกวางลงบนสารตั้งต้นเพื่อสร้างภาพยนตร์
มะเดื่อ. หลักการแมกนีตรอนสปัตเตอร์
แมกนีตรอนสปัตเตอร์กระบวนการหลัก:
(l) สารทำความสะอาดส่วนใหญ่โดยไอน้ำของไอโซโพรพิลแอลกอฮอล์แล้วแช่ในเอทานอลและอะซีโตนตามด้วยการทำให้แห้งอย่างรวดเร็วเพื่อขจัดคราบน้ำมันบนพื้นผิว
(2) สูญญากาศ, สูญญากาศจะต้องควบคุมด้านบน 2 × 104Pa เพื่อให้แน่ใจว่าความบริสุทธิ์ของภาพยนตร์;
(3) ความร้อน เพื่อกำจัดความชื้นบนพื้นผิวของวัสดุพิมพ์และปรับปรุงการยึดเกาะระหว่างฟิล์มและวัสดุพิมพ์จำเป็นต้องให้ความร้อนกับวัสดุพิมพ์ อุณหภูมิจะถูกเลือกโดยทั่วไประหว่าง 150 ℃ ถึง 200 ℃
(4) ความดันอาร์กอนบางส่วนถูกเลือกโดยทั่วไปอยู่ในช่วง 0.01 ~ 1Pa เพื่อให้ตรงกับสภาพความดันของการปล่อยแสง
(5) การสปัตเตอร์ล่วงหน้า การสปัตเตอร์ล่วงหน้า (Pre-sputtering) คือการกำจัดฟิล์มออกไซด์บนพื้นผิวของวัสดุเป้าหมายโดยการทิ้งระเบิดด้วยไอออนเพื่อไม่ให้ส่งผลกระทบต่อคุณภาพของฟิล์ม
(6) สปัตเตอร์: ภายใต้การกระทำของสนามแม่เหล็ก orthogonal และสนามไฟฟ้าไอออนบวกที่เกิดขึ้นหลังจากไอออนไนซ์ของอาร์กอนชนกับเป้าหมายด้วยความเร็วสูงเพื่อให้อนุภาคเป้าหมายที่เกิดจากการสปัตเตอร์ไปถึงพื้นผิวและฝากเข้าสู่ฟิล์ม ;
(7) ในระหว่างการอบสัมประสิทธิ์การขยายตัวทางความร้อนของฟิล์มและสารตั้งต้นจะแตกต่างกันและแรงยึดติดมีค่าน้อย เมื่อทำการหลอมการกระจายตัวของอะตอมระหว่างฟิล์มกับวัสดุตั้งต้นสามารถปรับปรุงการยึดเกาะได้อย่างมีประสิทธิภาพ
แมกนีตรอนสปัตเตอร์ผังกระบวนการ
ตามแหล่งที่มาของการสปัตเตอร์ที่แตกต่างกันแมกนีตรอนสปัตเตอร์สามารถแบ่งออกเป็น dc และ rf ความแตกต่างที่สำคัญระหว่างทั้งสองอยู่ในวิธีที่แตกต่างกันของการปล่อยก๊าซ Rf แมกนีตรอนสปัตเตอริงใช้การปล่อย RF ในขณะที่ผลิตภัณฑ์เซรามิกใช้ RF แมกนีตรอนสปัตเตอริง
แมกนีตรอนสปัตเตอร์เคลือบคุณสมบัติ:
ข้อดี: ความบริสุทธิ์สูงหนาแน่นความหนาสม่ำเสมอสามารถควบคุมกระบวนการทำซ้ำจะดีกว่าการยึดเกาะที่แข็งแกร่ง
ข้อเสีย: อุปกรณ์ที่ซับซ้อนอัตราการใช้เป้าหมายต่ำ
IKS PVD， การระเหยและแมกนีตรอนสปัตเตอริ่งเครื่องเคลือบ PVD สำหรับอุตสาหกรรมโทรศัพท์มือถือติดต่อกับเราทันที, iks.pvd @ foxmail.com
