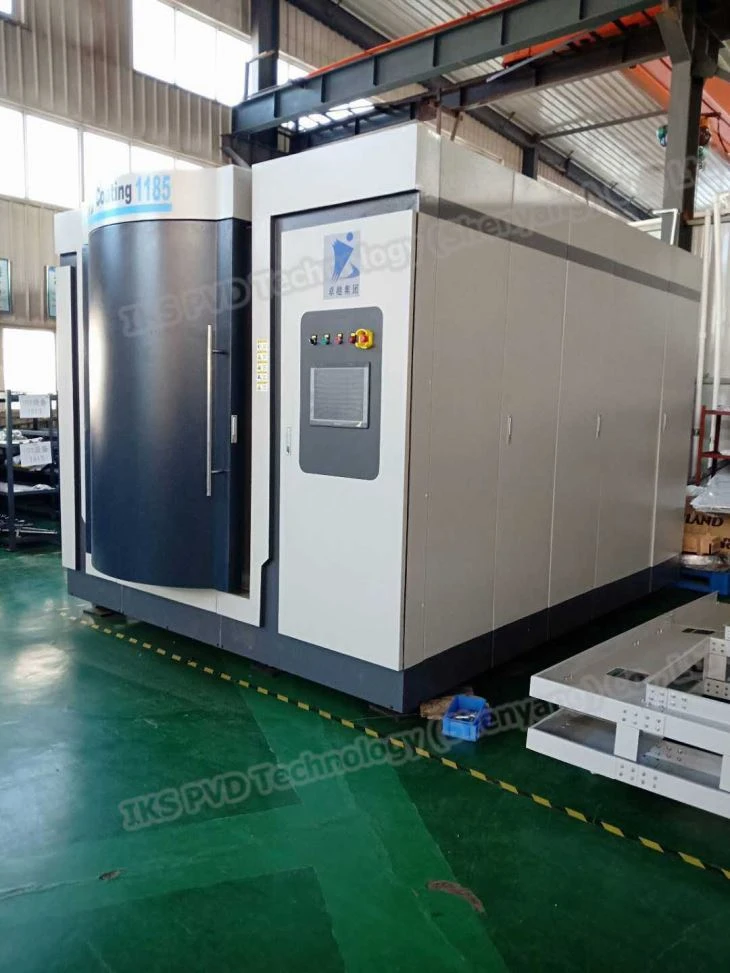

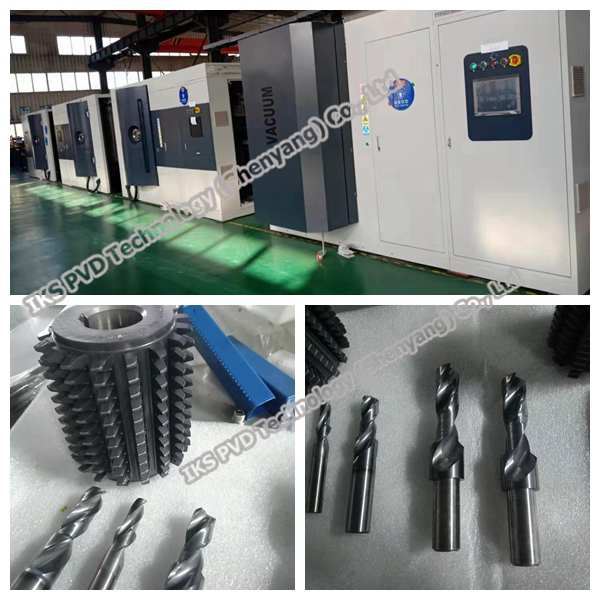

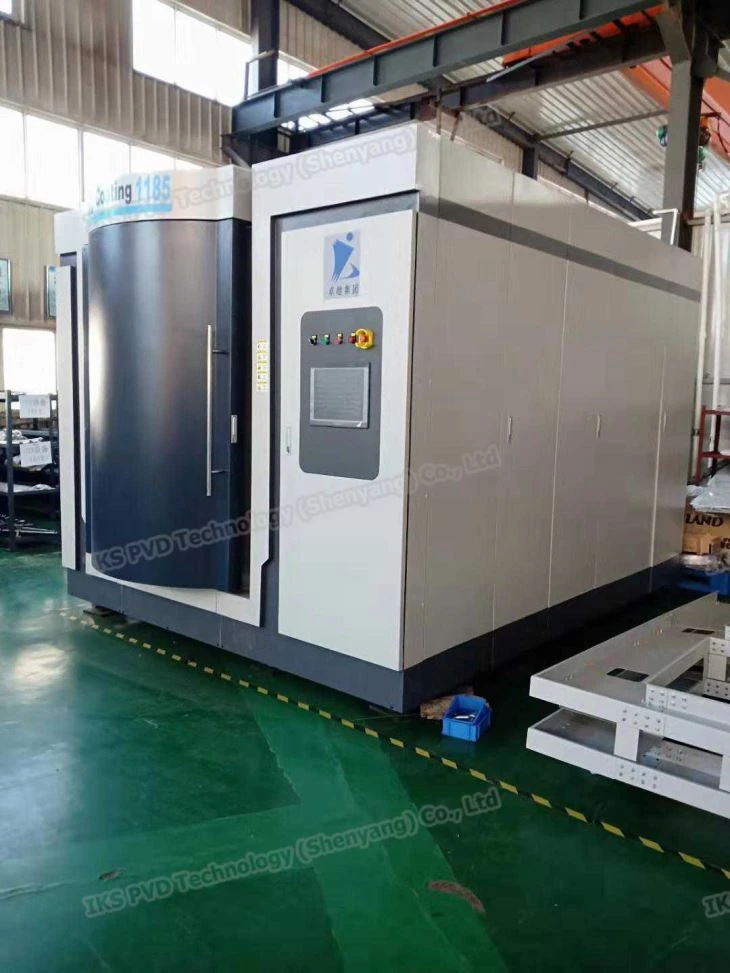

เครื่องมือตัด ZY-1185 เครื่องพ่นไอออนแบบ Multi-Arc Ion

เครื่องเคลือบสูญญากาศแบบ multi-arc ion รุ่น ZY-1185 ถูกออกแบบมาสำหรับการวางวัสดุเคลือบผิวแบบ PVD ที่หนักและแข็งสำหรับเครื่องมือตัดและชิ้นสึกหรอโดยมีลักษณะการใช้งานง่ายการใช้พลังงานต่ำและความสามารถในการผลิตสูง แนะนำ ZY-1185 แบบ Multi-arc ion สูญญากาศเคลือบ ...

การแนะนำสินค้า

บทนำ

เครื่องเคลือบสูญญากาศแบบหลายหัวของ ZY-1185 ให้ฟิล์มป้องกันแข็งและ superhard สำหรับอุปกรณ์เหล็กกล้าและคาร์ไบด์ความเร็วสูงเพื่อให้เหมาะกับความต้องการในการประมวลผลและวัสดุชิ้นงานต่างๆ มัน adopts โปรแกรม PLC เป็นระบบควบคุมหลักและอินเตอร์เฟซที่มนุษย์เครื่อง (สัมผัสชนิด) เป็นระบบปฏิบัติการเพื่อให้การควบคุมเป็นสิ่งที่ดีมาก กระบวนการสูญญากาศตระหนักถึงการใช้งานแบบอัตโนมัติกึ่งอัตโนมัติและแบบอัตโนมัติเต็มรูปแบบและเครื่องเคลือบสูญญากาศแบบหลายหัวของ ZY-1185 มีระบบเตือนความผิดพลาดและฟังก์ชันการป้องกันด้านความปลอดภัยเนื่องจาก PLC สามารถบันทึกทุกขั้นตอนการผลิตโดยละเอียด นอกจากนี้ยังมีการติดตั้งด้วยแคโทดแคโทดจำนวนมากที่พัฒนาขึ้นใหม่ซึ่งมีประสิทธิภาพในการรับประกันเสถียรภาพและความสม่ำเสมอของการสปัตเตอร์แหล่งกำเนิดของอาร์ค นอกจากนี้เครื่องใช้ระบบไอดีหลายช่องขั้นสูงเพื่อควบคุมการไหลของก๊าซได้อย่างถูกต้องและตอบสนองความต้องการของฟิล์มสารประกอบต่างๆ เพื่อที่จะช่วยเพิ่มพลังงานของพลาสม่าและได้รับการยึดเกาะที่ดีเยี่ยมและความเรียบของฟิล์มเครื่องจะโหลดแหล่งจ่ายกำลังพัลส์ชีพจรกำลังสูง

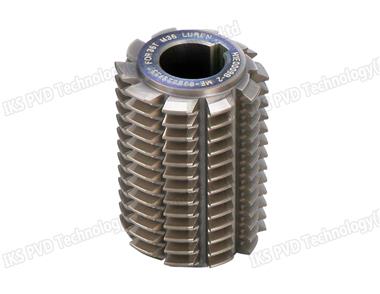

เครื่องเคลือบสูญญากาศแบบ multi-arc ion ZY-1185 สามารถใช้เคลือบฟิล์มแข็งและ superhard ได้บนพื้นผิวโลหะและโลหะผสมหลากหลายชนิดโดยทั่วไปคือ TiN, CrN, TiCN, Tiain, AITiN, TiAICrN, TiAICN, AICrN ฯลฯ เหล่านี้ฟิล์มป้องกันความทนทานต่อการสึกหรอ superhard ใช้กันอย่างแพร่หลายในการฝึกซ้อมเครื่องตัดโม่เครื่องตัดเกียร์รัดก๊อกใบชิ้นส่วนยานยนต์สวมใส่ทนและอุปกรณ์ทางการแพทย์เพื่อปรับปรุงความแข็งทนต่อการสึกหรอทนต่อการกัดกร่อนความแม่นยำของเครื่องจักรเพื่อขยาย อายุการใช้งานและลดค่าใช้จ่าย นอกจากนี้ IKS ยังช่วยให้ผู้ใช้สามารถปรับแต่งพารามิเตอร์ต่างๆเพื่อให้ได้พื้นผิวเฉพาะของเครื่องมือที่ต้องการ

เครื่องเคลือบสูญญากาศแบบหลายชั้นของ ZY-1185 มีความทนทานต่อการทดสอบการผลิตเป็นจำนวนมากและการใช้งานในระยะยาวเสถียรภาพที่ยอดเยี่ยมและประสิทธิภาพด้านต้นทุนสูงได้รับการยกย่องจากลูกค้าเป็นอย่างดี

สเปค

หอสุญญากาศ	φ1100× H850	พื้นที่เคลือบผิวที่มีประสิทธิภาพ	φ550× H500
แรงดันไฟฟ้า / เฮิร์ตซ์	380V / 50Hz	พลังที่แท้จริง	50KW
เส้นผ่าศูนย์กลางสูงสุดของชิ้นงาน×คุณภาพ	φ150× 8PCS	ที่มา Arc	12pcs
เทคโนโลยี	HCD + ARC	เป้า	12pcs
ความดันสูงสุด	5.0 × 10 ^-4 Pa	อัตราการรั่วไหล	<10>^-3 Pa.L / s
ปั๊มลงเวลา	(จาก atm ไปจนถึง 4X10 ^-3 Pa) ≤20นาที	พื้นที่อาชีพ	L4000 ×× W3200 H2200MM
Work-Piece Turntable	โครงโครงล่าง	โครงสร้างหอสุญญากาศ	เปิดเดี่ยวแบบแนวตั้ง
เคลือบมาตรฐาน	TiN, CrN, AITiN ฯลฯ	การเคลือบตัวเลือก	TiAICrN ฯลฯ
แหล่งพลังงาน	แหล่งจ่ายไฟ Arc, แหล่งจ่ายไฟแบบ Pulse-Bias , แหล่งจ่ายไฟของ ปืน	ระบบสูญญากาศ	ปั๊มโมเลกุล, ปั๊มราก, ปั๊มใบพัดแบบโรตารี่
วัฏจักรการเคลือบผิว	3-5 ชั่วโมง / เตา	ก๊าซทำงาน	Ar, N ₂ , O ₂ , C ₂ H ₂ ฯลฯ
เอาท์พุท / เตา	เครื่องมิลลิ่งคัต φ10× 70 680 ใบมีดφ18× 6 5000 เครื่องตัดหัวตัด φ80× 80 48 Mold 500KG	เงื่อนไขที่จำเป็น	น้ำหมุนเวียน ความดัน: 2-3 กก. / ซม. ³ การไหล: 10T / H เครื่องอัดอากาศ: 4-6 กก. / ซม. ³
Operationl Mode	Manual + Semi-Auto + หน้าจอแบบ Full-Automatic / Torch + PLC	ใบสมัคร	เครื่องมือ PVD Plating
หมายเหตุ	เตา, Outlook และพารามิเตอร์อื่น ๆ สามารถปรับแต่งตามความต้องการของคุณ

คุณสมบัติ

◆ส่วนโค้งจะเคลื่อนที่อย่างรวดเร็วบนพื้นผิวทั้งหมดของเป้าหมายเพื่อให้แน่ใจว่าพื้นผิวเป้าหมายจะถูกฝังอย่างสม่ำเสมอซึ่งช่วยเพิ่มการยึดเกาะของฟิล์มและทำให้พื้นผิวเคลือบเรียบและหนาแน่น

ประสิทธิภาพการหมุนเวียนของแบทช์ได้เร็วขึ้นและประสิทธิภาพในการผลิตเคลือบ

◆ เครื่องสามารถรับประกันความสม่ำเสมอของความหนาในช่วงการเคลือบผิวที่มีอยู่

◆การ เคลือบแข็งที่มีคุณภาพสูงทำให้เครื่องมือตัดมีความเร็วในการตัดและป้อนอาหารที่สูงขึ้นและช่วยยืดอายุการใช้งานเพื่อลดเวลาในการเปลี่ยนเครื่องมือซึ่งจะช่วยลดต้นทุนการผลิตทั้งหมด

◆ แรงเสียดทานและความแข็งที่ยอดเยี่ยมของผิวเคลือบช่วยให้มั่นใจว่าหล่อลื่นและระบายความร้อนน้อยลงเพื่อให้ได้ชิ้นส่วนที่มีคุณภาพสูง

ตัวละครของการเคลือบผิวหน้าที่ใช้งาน

วัสดุเคลือบผิว	สีเคลือบ	ความแข็ง (HV 0.05)	ค่าสัมประสิทธิ์ของแรงเสียดทาน	ความหนา (UM)	อุณหภูมิบริการสูงสุด℃	โครงสร้าง	คุณสมบัติ
ดีบุก	ทอง	2400	0.40	1-4	500	monolayer	มีความแข็งและป้องกันการยึดเกาะได้ดีเยี่ยม
CRN	สีเทาเงิน	2000	0.40	1-4	700	monolayer	ป้องกันการกัดกร่อนและป้องกันการยึดเกาะได้ดีเยี่ยม
TiCN	สีน้ำเงินเทา	3000	0.20	1-4	400	เมมเบรนคอมโพสิต Gradient	ค่าสัมประสิทธิ์แรงเสียดทานต่ำและความแข็งที่ดีเยี่ยม
TiAIN	มะเขือ	3500	0.40	1-4	850	เมมเบรนคอมโพสิต	มีความแข็งและป้องกันการเกิดออกซิเดชันดีเยี่ยม
AITiN	สีม่วงดำ	3800	0.45	1-4	900	เมมเบรนคอมโพสิตหลายชั้น	superhardness เลิศและป้องกันการเกิดออกซิเดชัน
TiAICrN	สีเทา	3300	0.70	1-3	800	เมมเบรนคอมโพสิตหลายชั้น	มีความแข็งดีเยี่ยมป้องกันการเกิดออกซิเดชันและป้องกันการกระแทก
TiAICN	กุหลาบแดง	3500	0.20	1-4	800	เมมเบรนคอมโพสิต Gradient	superhardness เลิศและป้องกันการเกิดออกซิเดชัน
AICrN	แอชดำ / สีเทาเข้ม	3200	0.35	1-4	1100	monolayer	มีคุณสมบัติป้องกันการเกิดออกซิเดชันสูงมากและมีความแข็งสีแดง
