- การแนะนำสินค้า
แนะนำ
TY ชุดปั๊มโมเลกุลสารประกอบประกอบด้วยโมเลกุลเทอร์โบปั๊มและปั๊มลากแผ่น ปั๊มเทอร์โบโมเลกุลคุณสมบัติความเร็วสูงของ degassing ปริมาณและอัตราส่วนการอัดสูงในโมเลกุลไหล ลากปั๊มคุณสมบัติความเร็วสูงและอัตราส่วนการอัดสูงในขณะที่มีแรงอัดสูง ข้อดีของปั๊มทั้งสองได้ หลังจากนั้นเหล่านี้ขยายปั๊มโมเลกุลสารประกอบหลากหลายโปรแกรม
เครื่องสูบน้ำโมเลกุลสารประกอบมีไม่มีความต้องการพิเศษสำหรับก๊าซมันสูบ และมีการสืบค้นกลับไม่มีหน่วยความจำ เนื่องจากอัตราส่วนแรงอัดสูงสำหรับก๊าซของโมเลกุลสูง เครื่องสูบน้ำสามารถสร้างสูงสะอาดเครื่องดูดฝุ่นและดูดฝุ่นสูงโดยไม่เตรียมกับดักเย็นและน้ำมันพร้อมระบบควบคุม เครื่องสูบน้ำโมเลกุลสารประกอบใช้ในฟิลด์ของอิเล็กทรอนิกส์ โลหะ เคมี วิทยาศาสตร์เทคโนโลยีวิจัย และเทคโนโลยีสูญญากาศ ฯลฯ
ลักษณะโครงสร้าง
TYFB Z จาระบีหล่อลื่นปั๊มโมเลกุลใช้ปืนแม่นยำเป็นของ sustainer กับน้ำเย็นหรืออากาศระบายความร้อนเป็นวิธีการระบายความร้อน การดำเนินงานของใบพัดมีเสถียรภาพหลังการสมดุลของเครื่อง มอเตอร์สามเฟสเมาส์กรงชนิดใช้เป็นควบคุมปั๊ม ใช้หล่อลื่นแบริ่งหล่อลื่นจาระบี วิธีนี้จะง่าย และเชื่อถือ ได้ ดังนั้นมันสามารถตอบสนองความต้องการของชนิดของมุมพื้นที่สำหรับการติดตั้งใด ๆ
ข้อมูลจำเพาะ
หน้าแปลนสุญญากาศสูง | 200 CF | ISO 200-K | |
หน้าแปลนท่อสำรอง | 40 KF | ||
หน้าแปลนค่าแก๊สป้องกัน(สนิมที่ดี) | 16 KF | ||
ความเร็วในการสูบน้ำ L/S | 1300 | ||
อัตราส่วนแรงอัด | N2 | > 109 | |
H2 | > 1 X 104 | ||
สุดยอดความดัน (Pa) | <> | <> | |
หมุนความเร็ว (rpm) | 24000 | ||
แบริ่งที่ใช้ | จาระบีหล่อลื่นลูกปืนเซรามิค | ||
ค่าการสั่นสะเทือน | ≤0.1μm | ||
เรียกใช้เวลา (นาที) | 5 | ||
(แนะนำ) เครื่องสูบน้ำสำรอง (L/S) | 8-15 | ||
โหมดทำความเย็น | น้ำระบายความร้อน (อากาศเย็น) | ||
อุณหภูมิน้ำหล่อเย็น (℃) | ≤20℃ | ||
ปริมาณการไหลของน้ำเย็น (ลิตร/นาที) | 1 | ||
ตำแหน่งการติดตั้ง | °มุมใด ๆ | ||
ปั๊มน้ำหนัก (กก.) | ≈27 | ||
ประโยชน์
●ไลเบรชันต่ำและเสียงรบกวน
●ง่ายต่อการได้รับเครื่องดูดฝุ่นสูง หรือสูง
●ออกแบบพิเศษบนโรเตอร์เพื่อความปลอดภัยสูงและความมั่นคง
●มีความสามารถสูงต้านทานแรงกดสำรอง
แอพลิเคชัน
TYFB 1300Z จาระบีหล่อลื่นปั๊มโมเลกุลสามารถใช้กันอย่างแพร่หลายในด้านอิเล็กทรอนิกส์รวมถึงเครื่องดูดฝุ่น โลหะ อุตสาหกรรมเคมี และการวิจัยทางวิทยาศาสตร์เช่นเร่งพลังงานสูง ควบคุมงานปฏิกรณ์ วิจัยของพลาสม่า ฟิสิกส์ ฟิสิกส์พื้นผิว และเครื่องมือวิเคราะห์ สารกึ่งตัวนำ และแสงประกอบผลิต แบนจอ แบตเตอรี่พลังงานแสงอาทิตย์ เคลือบสุญญากาศ สุญญากาศถลุงเพื่อความ

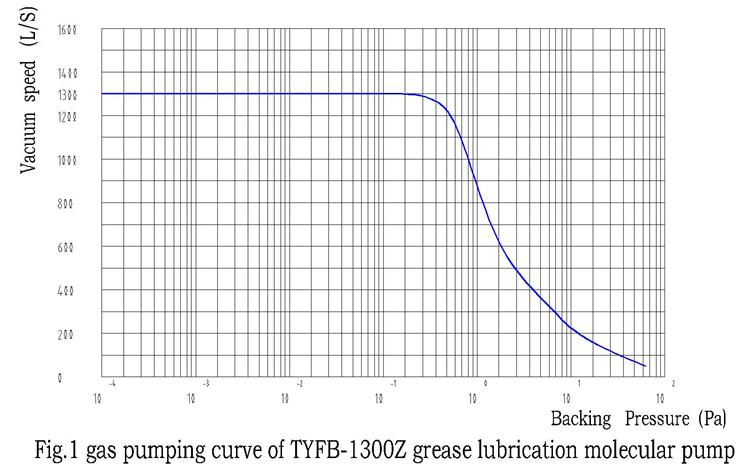

เส้นโค้งความเร็วปั๊มน้ำ TYFB 1300Z จาระบีหล่อลื่นปั๊มโมเลกุล

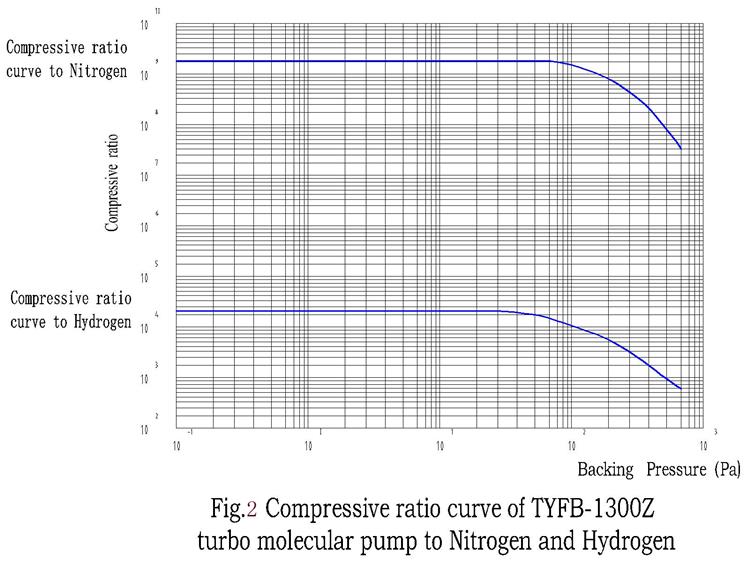

โค้งอัตราส่วนแรงอัดของTYFB 1300Z จาระบีหล่อลื่นปั๊มน้ำโมเลกุลไนโตรเจนและไฮโดรเจน

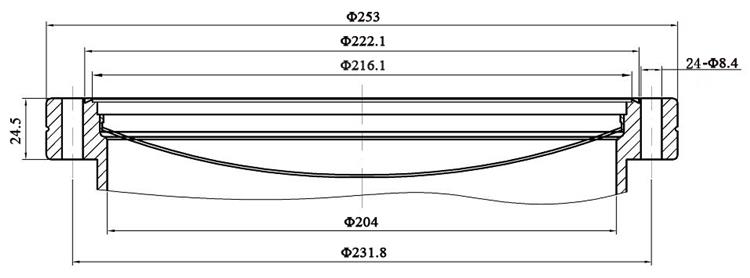

ขนาดของ TYFB Z จาระบีหล่อลื่นปั๊มสารโมเลกุลสูงสูญญากาศเชื่อมต่อ ด้วยหน้าแปลน 200CF
ขนาดของ TYFB Z จาระบีหล่อลื่นปั๊มสารโมเลกุลสูงสูญญากาศเชื่อมต่อ ด้วยหน้าแปลน 200 ISO-K
ขนาด schematic ของ TY ซีรีส์สารประกอบโมเลกุลปั๊มสำรองการเชื่อมต่อ ด้วยหน้าแปลน

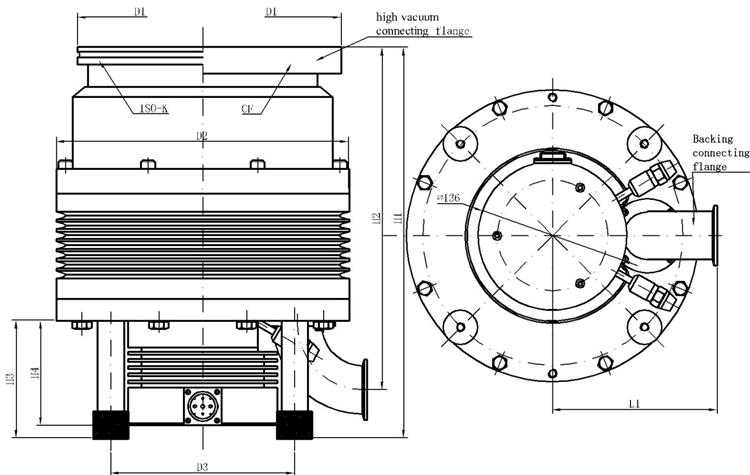

ขนาดของ TYFB 1300Z สารประกอบโมเลกุลปั๊มสุญญากาศสูงเชื่อมต่อ ด้วยหน้าแปลน
ปั๊มน้ำชนิด | TYFB-1300Z | |
ชนิดหน้าแปลนสุญญากาศสูง | 200 CF | ISO 200-K |
D1 | Φ253 | Φ240 |
D2 | Φ267 | Φ267 |
D3 | □167.6 | □167.6 |
L1 | 142 | 142 |
L2 | 152 | 152 |
H1 | 393 | 393 |
H2 | 108 | 108 |
H3 | 135.5 | 135.5 |
H4 | 104 | 104 |
รูสกรูสำหรับยืนเสา | 4-M8 | 4-M8 |
